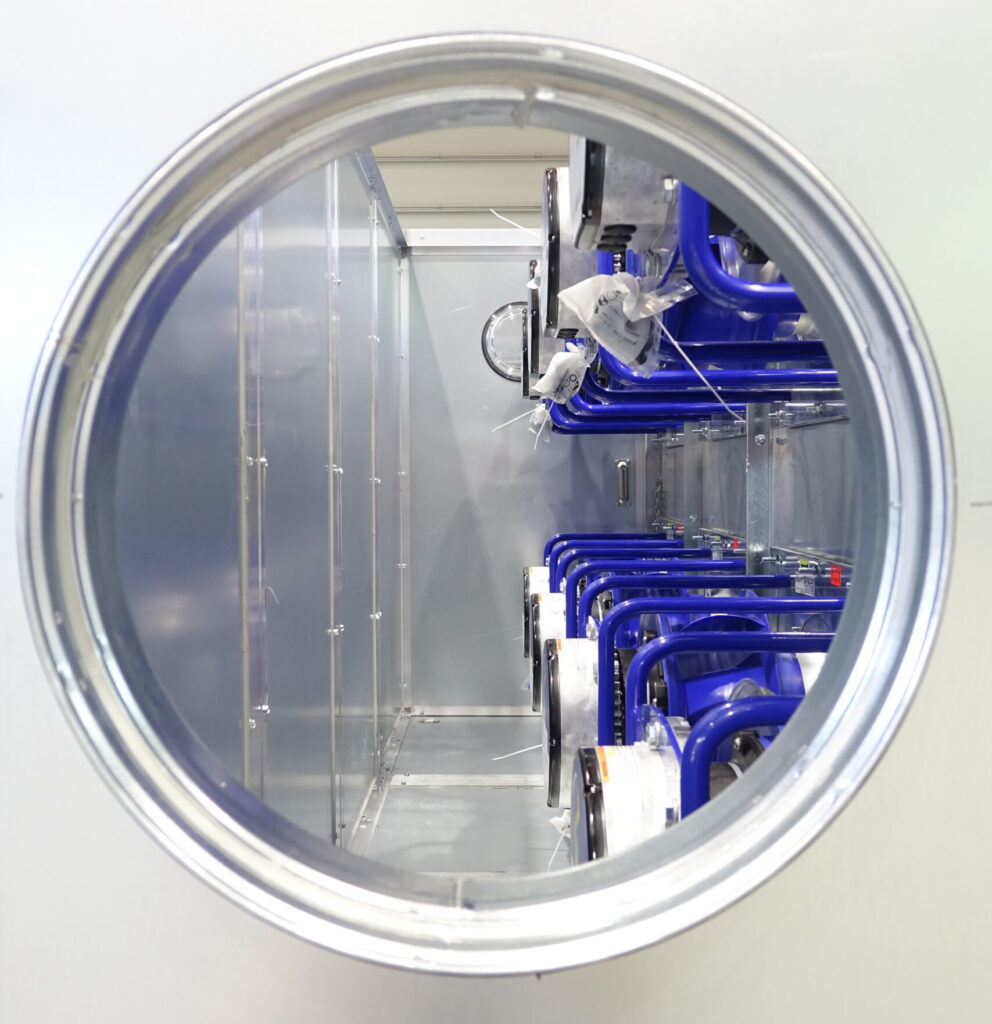

Monipuhallinseinät ja Mastervent EC-puhallinasennusjärjestelmä sopii eri valmistajien ilmanvaihtokoneiden modernisointiin. EC-puhallinseinät ovat erityisen sopivia suuri-ilmamääräisten yksittäisten puhaltimien korvaamiseen tai vanhojen hihnavetoisten kaapupuhaltimien modernisointiin saneerauskohteissa. Käytettävät EC-puhaltimet ovat lyhyitä ja kevyitä, minkä vuoksi ne on helppo haalata ja kevyt asentaa henkilövoimin.
Myös uusissa suuren ilmavirran koneissa 1 – 2 perinteistä AC-kammiopuhallinta voidaan korvata EC-seinällä, jolloin saadaan
- lyhyempi kone (vaikka metrin säästö puhallinosassa LTO-roottorin molemmin puolin)
- kevyempi kone
- pienempi tilantarve ja edullisempi koneen hinta
- parempi SFP
- matalammat äänitasot
- korkeampi toimintavarmuus, sekä huomattavasti paremmat osakuormien hyötysuhteet (esim. 50 % ilmamäärällä EC:n kokonaisenergiakulutus on huomattavasti vakio AC- tai IEC-runkoista PM-moottoritekniikkaa matalampi)

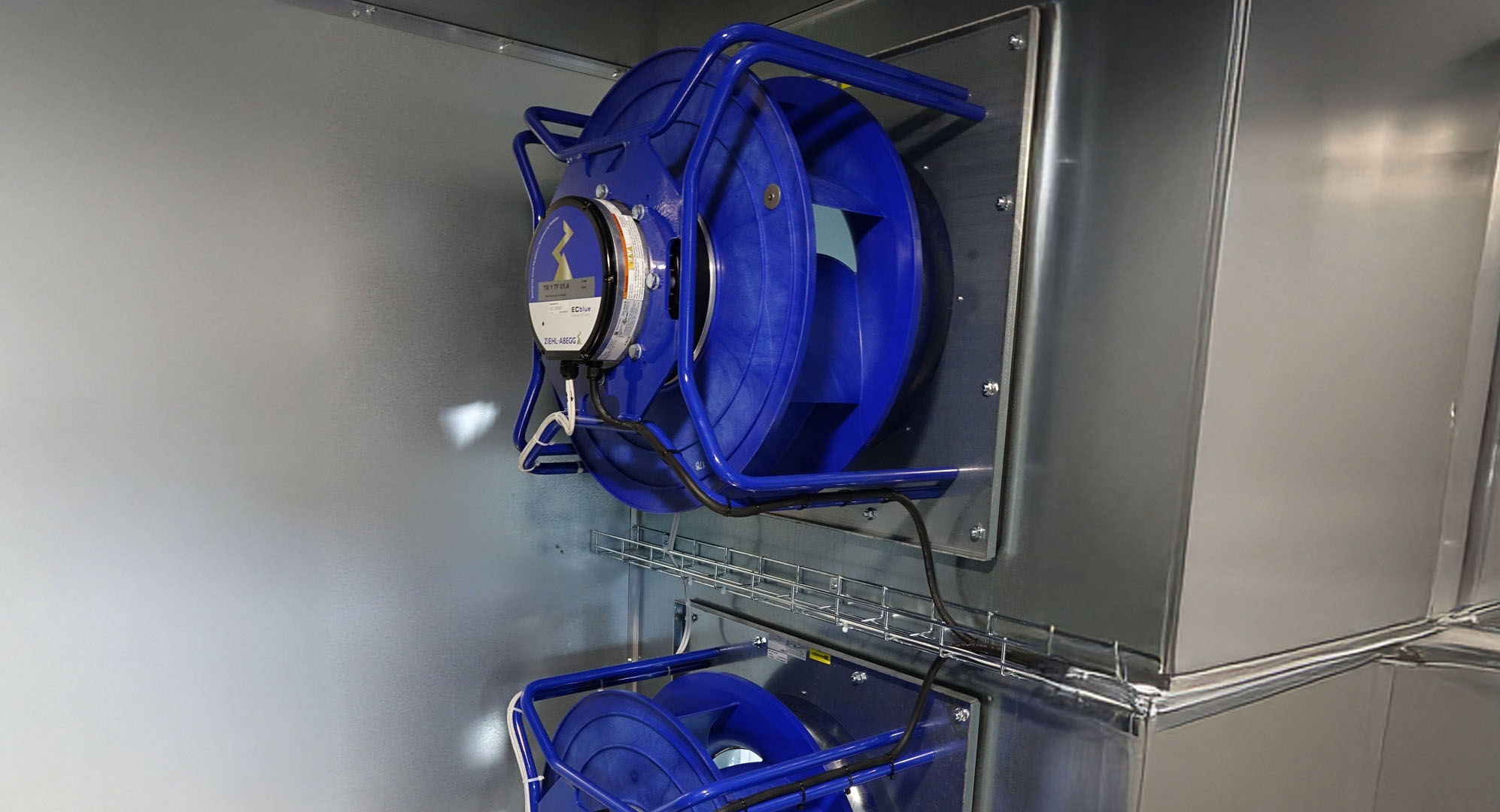

EC-puhallinasennusseinäjärjestelmä eli puhallinseinän modulaariset asennuslevyt (paineseinät)
Toimitamme myös puhallinsaneerauksiin asennuslevyjärjestelmät (paineseinät) jokaista pulttia, mutteria ja ruuvia + tarvittavia tiivisteitä myöten, jolloin asentajat säästyvät täysin turhalta juoksemiselta esim. ruuvikauppaan jne.
Toimitamme tarkat asennusdetaljit ja suunnittelemme asennuslevyt valmiine rei-ityksineen tarkasti sopiviksi ilmoitettuun kammiomittaan (kammion leveys * korkeus * pituus) ja valituille puhallinkoneistoille. Modulaarinen järjestelmä on kehyt haalata ja erittäin nopea kasata puhallinripustuksineen. Näin ollen suuri-ilmavirtaisiakin puhallinseiniä voidaan rakentaa erittäin nopeasti – lyhyt käyttökatkos asiakkaalle ts. tilojen käyttäjälle kun suurikin vanha puhallin saadaan vaihdettua EC-seinään päivässä tai illan/viikonlopun aikana!
Monipuhallinkotelot
Valmistamme pienistä aukoista haalattavat monipuhallinkotelot toiveiden ja tarpeiden mukaisesti. Suuretkin koteloit voidaan toimittaa erittäin pienissä osissa esim. ovista tai luukuista ja toimitus optimoidaan haalausteknisesti optimaaliseksi.
EC-puhaltimet teknisesti
EC-moottorit ovat korkean hyötysuhteen moottoreita (hyötysuhde noin 93 %), hyötysuhdeluokka ylittää IE5-normin kaikissa 3-vaiheisissa EC-koneistoissa. EC-tekniikalla saavutetaan korkean tehotiheyden vuoksi parempi teho, nopeus ja vääntömomentti samassa moottorissa (vrt. AC). EC-puhaltimet ovat erittäin hiljaisia käynniltään.
EC-puhaltimien luotettavuus on todettu erinomaisen hyväksi, puhaltimet kestävät erittäin hyvin vettä, likaa ja pölyä. Hartsiin upotettu elektroniikka on suojattu kosteudelta, pölyltä, tärinöiltä, sekä siinä on erittäin tehokas lämmönkäsittely.
Periaatteessa EC-moottorit ovat harjattomia DC-moottoreita. Mekaaninen kommutointiyksikkö sekä harjat ovat korvattu elektronisella kommutointiyksiköllä. Kestomagneetit on asennettu roottoriin.
EC-tekniikka sisältää sisäisen ohjauselektroniikan, joten ulkoisia/erillisiä taajuudenmuuttajia ei tarvita. Toimitamme EC-puhaltimet aina varustettuna halutussa laajuudessa asiakkaan toiveiden mukaan (imuaukon virtausoptimoijat, bluetooth-kortit, monipuhallinohjurit, halutut esiparametroinnit tai tehdaskaapeloinnit, käyttöönotto-/käytönopastus kohteessa tms.). Puhaltimien parametrointi tapahtuu langattomasti ilmaisella mobiiliäpillä.
Toisin kuin AC-moottorit, EC-moottorit voidaan kaapeloida häiriösuojaamattomalla syöttökaapelilla ja turvakytkimienkään ei tarvitse olla EMC-turvakytkimiä vaan tavalliset turvakytkimet soveltuvat.
Maksimi-ilmamäärä yhdelle puhaltimelle on noin 4 m3/s ja suurin kustannusteholtaan järkevä siipipyörä on tällä hetkellä 630 mm halkaisijaltaan ja moottoriteho 6,0 kW. Mikäli ilmamäärä on suurempi kuin 3,4 – 4 m3/s, voidaan laittaa useita puhaltimia rinnakkain (jopa 90+ m3/s ilmamääriin saakka).
