KS

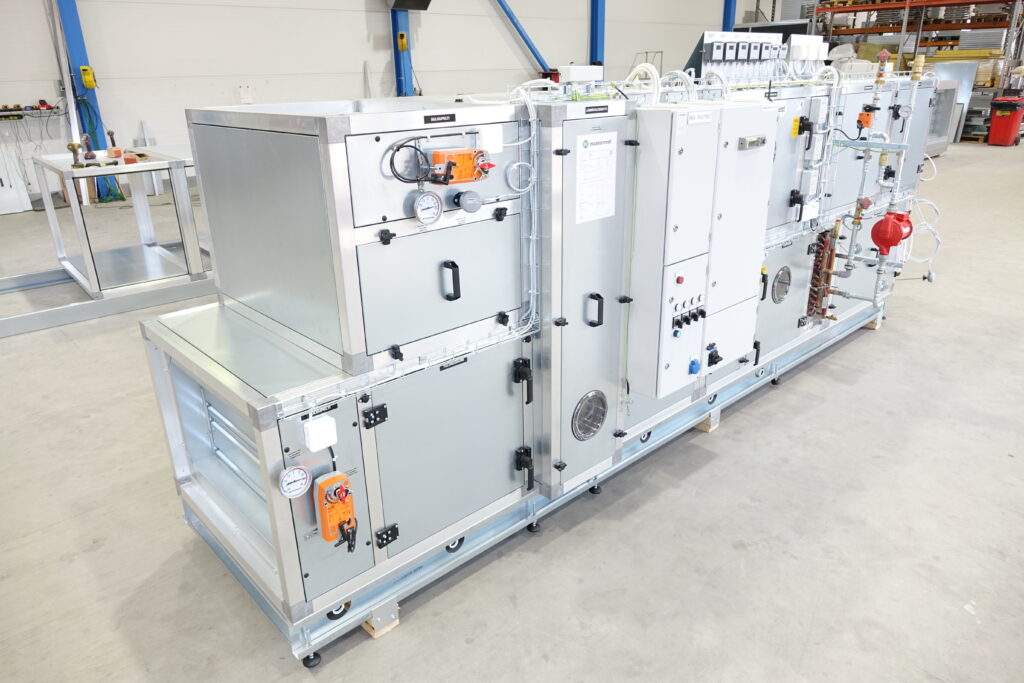

Tarpeiden mukaan räätälöitävä koteloitu ilmanvaihtokone
Moduulimallisen koteloidun ilmankäsittelykonesarjan laitteen koko valitaan kohteen tarpeiden mukaan.
Ilmanvaihtokoneisiin voidaan valita halutut lämmöntalteenottolaitteet ja kaikkien komponenttien suoritusarvot voidaan optimoida tarvetta vastaavasti.
Vankka, helppohuoltoinen rakenne
Ilmanvaihtokoneen runko rakennetaan alumiiniprofiilista. Koneessa on vakiona vankkarakenteinen 150 mm korkea palkkialusta säätöjaloilla, saatavilla myös muissa korkeuksissa (esim. 80 mm). Moduulirakenteinen kone on mittatarkka, myös kasauksen jälkeen.
Koneen tilat ja luukut ovat avaria, joten koteloiden sisällä olevat laitteet ovat helposti huollettavissa. Puhallinosilla on tarkastusikkunat vakiona.
Ilmanvaihtokoneen osat valmistellaan tehtaalla siten, että koneessa on mahdollisimman vähän liitoksia. Samalla huomioidaan osien kuljetus työmaalle sekä siirrot asennuspaikalle.
Käyttökohteen mukaan tarkkaan valitut, laadukkaat komponentit
Koneen luukut ovat vakiotoimituksessa sisä- ja ulkopinnalta sinkittyä teräslevyä, eristemateriaalina toimii mineraalivilla. Kaikissa luukuissa on tiivisteet.
Sulkupeltiosat ovat lämpöeristettyjä ja niiden tiiviysluokka on 4.
Suodatinkehykset ovat mallia AK1, materiaalina RFe (saatavilla myös HFe). Suurissa sisään käveltävissä konekoissa käytettään FeZn-moduuliasennuskehyksiä. Jokaisella suodattimella on aina erillinen tiiviste.
Suodattimet ovat laadukkaita kotimaisia pussisuodattimia.
Puhallinosat vakiotoimituksena saatavilla ainoastaan suorakäyttöisiä puhallinosia.
Puhaltimet ovat kammiopuhaltimia, saatavilla myös erikoissovellukset kuten ATEX ja kuumankestävät. Vakiomoottorit IE3/4, EC-moottorit ylittävät IE5-luokituksen ja EX-moottorit ovat luokkaa IE3.
Äänenvaimentimet ovat erittäin tehokkaita ja niiden suorituskyky on mitattu laboratoriossa.
Lämmöntalteenottoon on valittavissa roottori, levylämmönsiirrin tai nestekiertopatterit.
Levylämmönsiirtimet on valmistettu korrugoiduista alumiinilevyistä ja varustettu lohko- tai ohituspellillä. Optiona on saatavilla lohkosulatusjärjestelmä sekä siirtimien erikoismateriaalit.
LTO-roottorista saatavilla seuraavat vaihtoehdot:
- kondensoiva vakiomalli (ei hygroskooppinen)
- hygroskooppinen kosteutta siirtävä malli (entalpia)
- hybridisorptiomalli (εx > 55 %)
- sorptioroottori molecular sieve (erittäin korkea kosteudensiirron hyötysuhde εx > 70 % läpi vuoden)
- heavy duty merialumiiniroottori likaiseen ilmaan ja raskaisiin olosuhteisiin erikoissovelluksin
Roottorin halkaisijat ovat 600 – 8000 mm. Roottorit toimitetaan koottuna tai sektoroituna, puhtaaksipuhallussektorilla ja käyttölaitteineen.
Lämmityspatterit ovat vakiotoimituksessa valmistettu kupariputkista ja alumiinilamelleista alumiinisella kehyksellä ja ne ovat aina käännettävissä vasen- tai oikeakätiseksi. DN50-liitäntäkoosta alkaen tai fluidin sisältäessä glykolia lämmityspatterit varustetaan laippaliitännöin.
Jäähdytyspatterit ovat vakiotoimituksessa valmistettu kupariputkista ja alumiinilamelleista alumiinisella kehyksellä. DN50-liitäntäkoosta alkaen tai fluidin sisältäessä glykolia jäähdytyspatterit varustetaan laippaliitännöin. Patterin alla ja edessä on vakiona alumiinilevystä valmistettu lauhdevesiallas RFe-kansistolla. Kondenssiveden poisto hoituu vesilukon kautta, joka toimitetaan varusteineen patterin mukana.
Lämmönsiirtonesteenä vesi, vesi/glykoliseokset, vesi-alkoholiliuokset tai kylmäaineet.
Räätälöitävissä tarpeidesi mukaan
Erikoistilauksesta
- luukkumateriaali RFe, HFe tai epoksimaalattuna
- epoksimaalattu kojerunko
- pohja lisätiivistettynä/veden poistoyhteillä
- hygieniarakenne
- tiiviysluokka C
Erikoistoimitukset
- koneet erikoismitoin 305 mm jaolla leveys- ja korkeussuunnassa
- kaikki koneet voidaan toimittaa työmaalle halutun mittaisina lohkoina tai täysin osina (esim. vaan levyinä ja siirrin osissa) ja koota asennuspaikalla
Saatavilla myös varusteet
- putkiryhmät, ryhmäkeskukset, VAK/säädin, toimilaitteet, anturit, kaapelointi jne.
- lämmitys- ja jäähdytyspatterit erilaisilla lamellimateriaaleilla
- pattereihin myös eri putki- ja kehysmateriaalivaihtoehtoja runsaasti
Tiiviys ja paineenkesto
- asennusvalmiit koneet:
tiiviysluokka B - paloista tehtaalla kootut kojeet: tiiviysluokka A
- osina toimitettavat koneet:
tiiviysluokka A - kotelon mekaaninen lujuus: Bmax ≤ 1360 luokka D1, tätä isommat max. sivun mitat luokka D2
Olemme apunasi tarvittaessa alusta asti oikeanlaista konemallia haettaessa ja koneen suorituskyvyn optimoinnissa kohteen vaatimukset huomioiden.

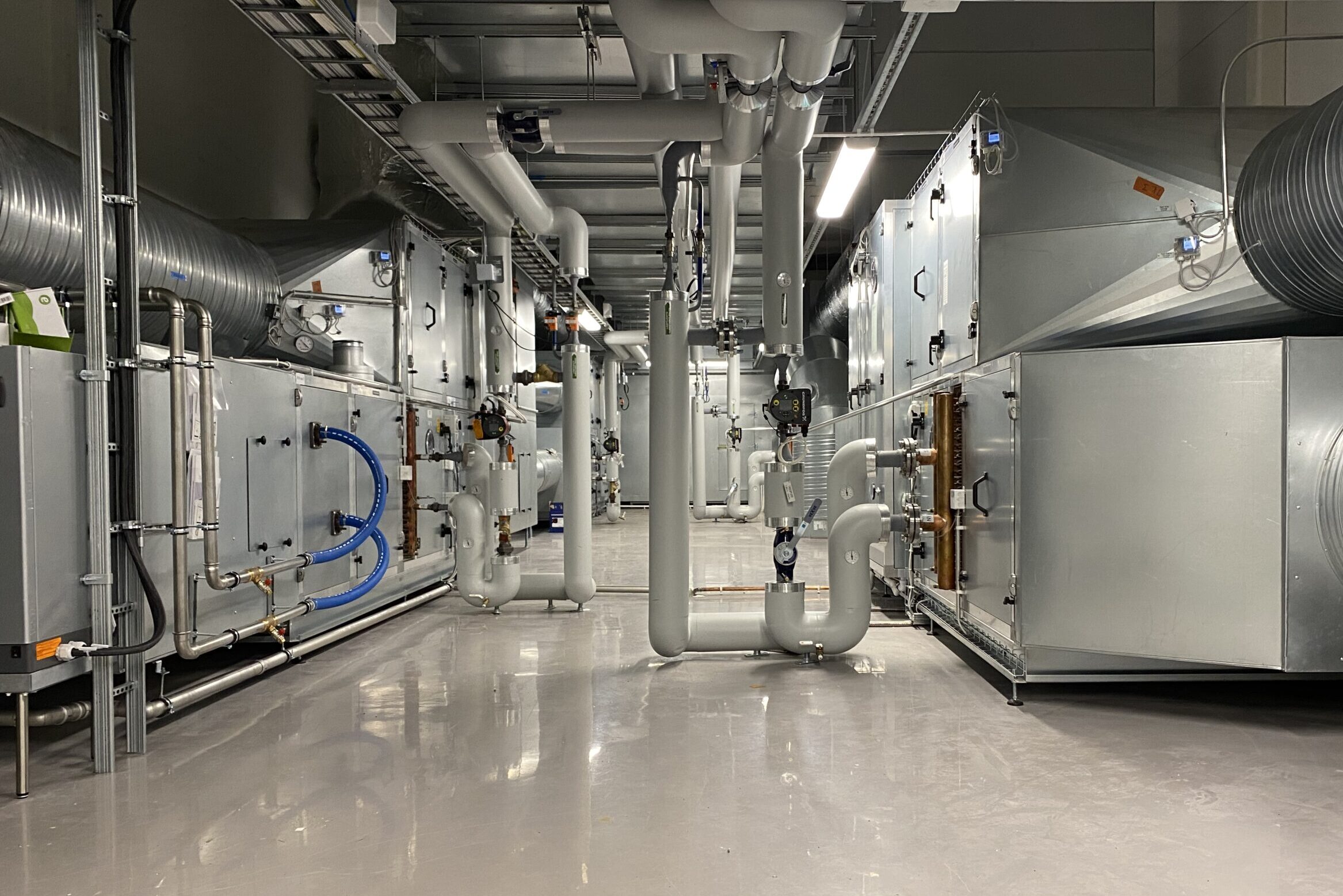

Olemme toimittaneet KS-ilmanvaihtokoneita useisiin eri kohteisiin.
Alla muutama esimerkki kohteistamme.
-
Grundskola Norsen, Helsinki
-
Atlas, Kansallimuseon lisärakennus, Helsinki
-
Haltia, Suomen luontokeskus, Nuuksio
